模具定位塊(銷)有哪些類別?其選用、分布、設計原則是什么?
用在成形模的可調式定位中,將定位塊連接在折彎成形塊上,通常定位塊(銷)材質用SK3或SKD11,熱處理58HRC。
⑴定位塊(銷)分類
① 圓定位銷 適用于圓內孔定位(定位銷直徑為工件上的圓孔直徑減去0.10mm)。

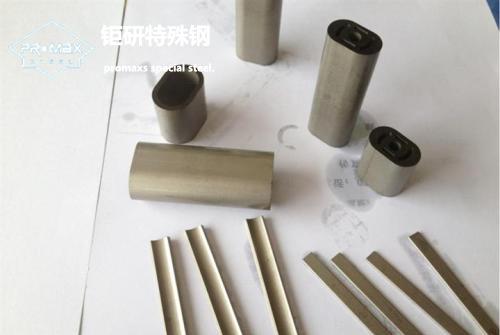

② 異性定位銷 適用異性內孔定位,一般做成長方形。
③ 方形定位銷 適用于沖孔兼小折有材料拉料現象時的外形定位,此種方位方式調整較為方便。
⑵定位塊(銷)選用分布、設計
① 材料厚度t≥0.8mm時,精細定位塊以材料邊往外偏0.03mm;t<0.8mm時精細定位塊以材料邊往料外偏0.02mm。
② 素材為片料的工程片定位,使用固定式與活動式相結合的定位方式。
③ 后續工程必須使用前工程沖出的剪口作為精定位,并避開接刀處。
④ 沖剪模盡量固定式,折彎盡可能用異性且可調式。
⑤ 用內孔定位時應優先選用順序:圓形—方形—異性。
⑥ 各工程須使用相同的基準邊,避免因公差造成產品外形高低差。
⑦ 單邊折彎模易有拉料現象,定位方式需設計成兩邊可調式。
3-30滑塊與斜楔設計有哪些結構形式?主要應用在哪些地方?
⑴A型
適用:中小型滑塊.
加工工藝:
① 在加工滑塊時,為防止尖銳部分劃傷工件,在非工作尖銳之處倒R0.5mm;
② 滑塊固定部分限程槽扣位必須用電火花加工;
③ 滑塊間隙一般為單面+0.02mm,固定部分按圖加工,間隙放在滑動部分上。
⑵B型
適用:位置緊張時用。
適用:位置緊張時常用。
參數說明:
① a為滑塊傾角,越小越好,一般取10°~35°;
② h為滑塊行程,越小越好 h=cos×(L1-L-L2),一般取4~10mm
③ b為滑塊寬度,同時磨b1、b2時,b會變小,h變小;同時磨b3、b4時,b會變大,此種方法可用于修改折彎內線。
s136進口材料⑶C型
適用:用于大型模具。
⑷滑塊應用
